Ультразвуковая автоматическая система выравнивания SMC-8448 CANbus

Ультразвуковая автоматическая система выравнивания основана на передовой технологии микрообработки и использует технологию CAN-bus для обеспечения максимальной безопасности системы.Подходит для специальных условий работы, таких как сильные электромагнитные помехи., высокая температура, высокая влажность и высокая пыль на инженерной площадке, и работа более стабильна. Ультразвуковая система выравнивания является важным вспомогательным инструментом для асфальтировщика.Он постепенно заменил другие традиционные инструменты выравнивания., обеспечивая более сильную гарантию дорожной техники для дальнейшего улучшения качества строительства.

особенности

Характеристики работы системы:

1Интерфейс системы оснащен функциями отказоустойчивости и защиты от перегрузки, чтобы предотвратить повреждение прибора в результате ошибок интерфейса или коротких загрузок.

2Программное обеспечение системы может быть обновлено бесконечно.

3Система имеет индикацию рабочего состояния и функцию самодиагностики неисправности, а неисправность датчика или кабеля понятна на первый взгляд.

4Когда система откажется, она автоматически закроет цилиндр.

Институциональные особенности:

1. Свертываемая стойка

2. Это удобно регулировать положение относительно мостовой

3Большой объем высокопрочной алюминиевой сплав квадратной трубы обеспечивает жесткость и легкость

4Уникальный амортизатор

Характеристики контроллера:

1Контроллер балансового луча 8448 использует большой цветный ЖК-экран, интуитивно понятные значки и очень хороший интерфейс управления человеком-машиной.

2Дизайн сенсорной кнопки, удобная и быстрая работа.

3. Он использует цифровой режим управления и образует сеть управления с датчиками, использующими протокол CAN-bus. Он совместим с различными цифровыми датчиками CAN на молотных и фрезерных машинах,например, продольный наклон, поперечный наклон, и кабельные датчики, и имеет сильную масштабируемость. .

4На ЖК-экране отображаются данные в режиме реального времени, а все интерфейсы работы находятся на китайском или графических запросах, что облегчает освоение и удобнее в использовании.

5Система имеет свою функцию самодиагностики, а неисправности системы видны на дисплее.

6Он полностью взаимозаменяем с тем же типом импортных брендовых продуктов и может быть использован для асфальтировки, фрезерной машины, грейдера и другого оборудования.

Принцип

Принцип балансового луча: датчик измеряет дорожную поверхность в нескольких точках и передает ее контроллеру через CAN-bus transmission, and the controller further calculates the measured data (combining the data measured by the three sensors with the ambient temperature function for comprehensive processing to obtain a Deviation value), вывод электрического сигнала для управления нивелирующим цилиндром, чтобы достичь цели автоматического управления действием нивелирующего цилиндра.

Технические параметры:

Рабочее напряжение: 10V ~ 30V ((DC)

Тип связи: CANbus

Выходной ток контроллера: 5A (с функцией защиты от перенапряжения)

Допустимое колебание напряжения: +/-10%

Режим выхода: выход переключателя: PNP/NPN, максимальный ток 3A

Пропорциональная мощность: PNP, максимальный ток 2,5A

Протокол интерфейса CAN: ISO 11898-24V, 125 кбит/сек

Выходная частота: 2 Гц

Ультразвуковой диапазон измерений: 20cm~100cm

Разрешение: 0,2 мм

Ультразвуковая частота зонды: 120 КГц

Диапазон рабочей температуры: -20°C~+85°C

Класс защиты: IP67

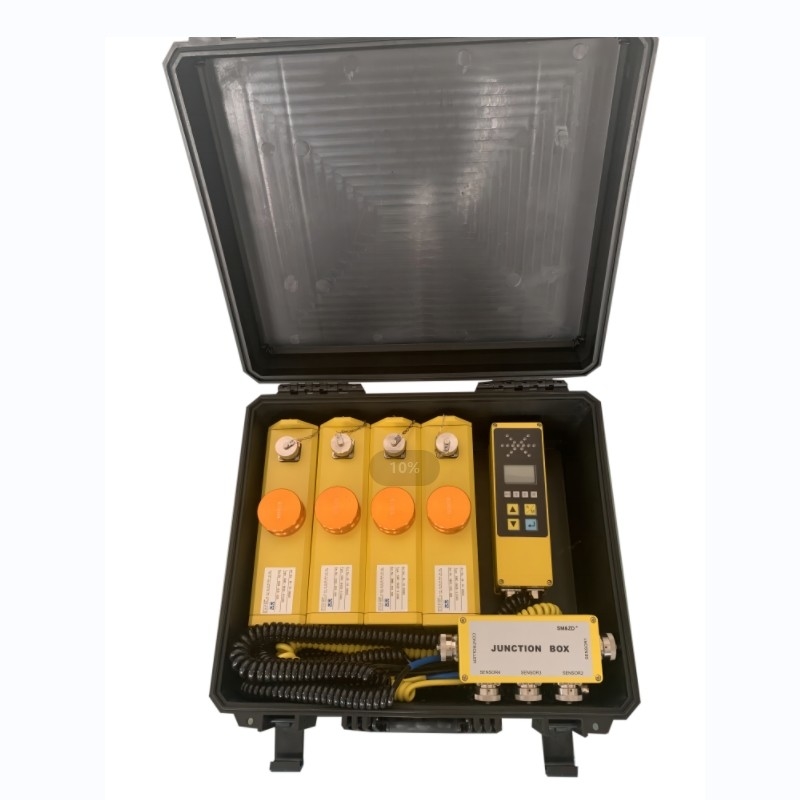

Конфигурация продукта:
