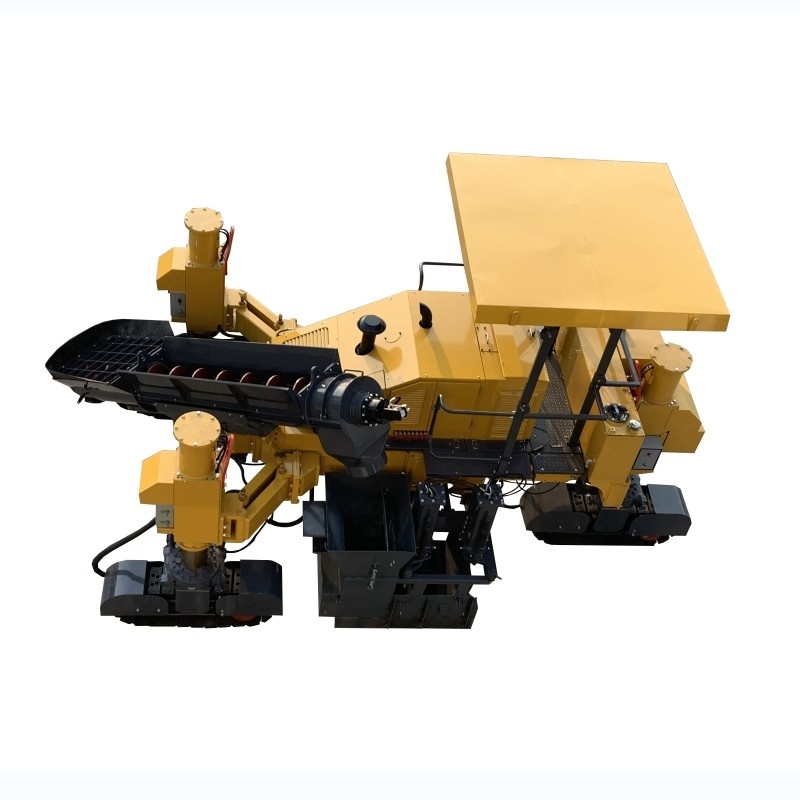

Бетоноукладочная машина для скользящей опалубки для дорожного покрытия шириной 2,5 м
Машина для скользящей опалубки для гладких и долговечных бетонных поверхностей в строительстве водохозяйственных сооружений
Условия использования
- Области строительства автомагистралей и муниципальных дорог: бордюры, центральная разделительная полоса, противоударные стены, защита откосов, дренажные канавы, цементные покрытия и т. д.
- Область железнодорожного строительства: подпорные стены, дренажные канавы и т. д.
- Области сельскохозяйственного и водохозяйственного строительства: противофильтрационные каналы, защита откосов и упрочнение покрытий и т. д.
Основные характеристики
1. Повышение эффективности строительства
Машина для скользящей опалубки обеспечивает непрерывную работу, выполняя заливку и формовку бетона за один проход, что значительно ускоряет ход строительства. Высокая механизация снижает затраты труда и интенсивность работы, устраняя проблемы с эффективностью ручных операций.
2. Обеспечение качества строительства
Эта технология эффективно контролирует качество заливки бетона, создавая более гладкие поверхности и предотвращая трещины и зазоры. Она обеспечивает водонепроницаемость и ударопрочность проектов водохозяйственных сооружений, а также улучшает непрерывность бетонной конструкции.
3. Адаптация к сложным условиям работы
Трехколейная цементная машина для скользящей опалубки превосходно работает в сложных условиях инженерных сооружений, таких как крутые склоны плотин и туннели, облегчая транспортировку и строительство бетона в труднодоступных местах.
4. Снижение инвестиционных затрат
Минимизирует оборачиваемость и потери опалубки, эффективно снижая инвестиции в строительство. Высокая эффективность строительства также экономит время и затраты на рабочую силу.
5. Повышение структурной устойчивости
Механизированное строительство повышает устойчивость конструкции бетонных сооружений.
6. Простота эксплуатации и управления
Электрогидравлическая система управления упрощает эксплуатацию с мониторингом состояния машины в реальном времени и интуитивной индикацией неисправностей для оперативного решения проблем.
7. Высокая применимость
Гидравлический привод с полным приводом гусениц обеспечивает мощную движущую силу и быстрое рулевое управление для различных операций по укладке. Вращающийся, наклоняющийся и смещающий питающий шнек или лента дополнительно повышают эффективность.
Технические характеристики
| № |
Проект |
Единица измерения |
Параметр |
| Основные параметры производительности |
| 1 |
Максимальная ширина укладки |
см |
300 |
| 2 |
Максимальная высота укладки |
см |
180 |
| 3 |
Рабочая скорость |
м/мин |
0～10 |
| 4 |
Скорость движения |
км/ч |
0～2 |
| 5 |
Теоретическая производительность |
м3/ч |
90 |
| 6 |
Вместимость бункера |
м3 |
2～10 (Зависит от ширины формы) |
| 7 |
Способность к подъему |
% |
≥20 |
| 8 |
Топливный бак |
л |
230+120 (опционально) |
| 9 |
Бак для воды |
л |
500 |
| 10 |
Бак для гидравлического масла |
л |
300 |
| Параметры производительности двигателя |
| 11 |
Модель двигателя |
/ |
Shangchai SC4H160.5G4 |
| 12 |
Мощность двигателя |
кВт об/мин |
118 кВт/2200 |
| 13 |
Тип двигателя |
/ |
4-цилиндровый с водяным охлаждением |
| 14 |
Стандарт выбросов |
/ |
Этап 4 (Этап 3 опционально) |
| Размерные параметры |
| 15 |
Размеры (Д x Ш x В) |
мм |
7000*3550*3600 |
| 16 |
Транспортировка (Д x Ш x В) |
мм |
7000*2250*2860 |
| 17 |
Гусеница (Д x Ш x В) |
см |
163x30x63 |
| Параметры веса |
| 18 |
Вес |
кг |
15000 |
| Параметры производительности подачи |
| 22 |
Скорость шнекового устройства |
об/мин |
0～70 |
| 23 |
Диаметр шнека |
см |
42 |
| 24 |
Скорость ленточного устройства |
об/мин |
0～100 |
| Параметры производительности формы |
| 25 |
Количество форм |
шт |
1 |
| 26 |
Форма строительства |
/ |
Укладка с левой стороны (опционально) |
| Параметры вибрационного уплотнения |
| 28 |
Частота вибрационного стержня |
Гц |
0～167 |
| 32 |
Количество вибраторов |
шт |
5 |
| Параметры очистки |
| 33 |
Форма очистки |
/ |
Очистка под высоким давлением |
| 34 |
Давление очистки |
МПа |
7 |
| Гидравлическая система |
| 35 |
Количество гидравлических насосов |
шт |
2 |
| 36 |
Охлаждение гидравлического масла |
/ |
Радиатор большого размера, принудительное воздушное охлаждение |
| 37 |
Максимальная точность фильтрации |
/ |
10μm |
Примеры строительных работ
